高壓共軌燃油系統主要部件介紹

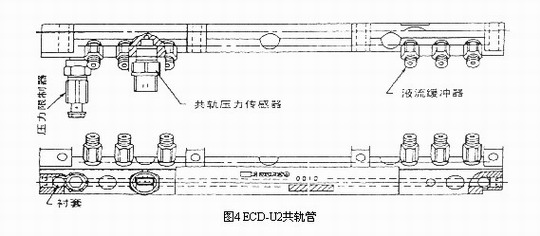

　　2 、共軌管 　　共軌管將供油泵提供的高壓燃油分配到各噴油器中，起蓄壓器的作用， ECD-U2 系統的供軌管如圖 4 所示。它的容積應削減高壓油泵的供油壓力波動和每個噴油器由噴油過程引起的壓力震蕩，使高壓油軌中的壓力波動控制在 5Mpa 之下。但其容積又不能太大，以保證共軌有足夠的壓力響應速度以快速跟蹤柴油機工況的變化。 ECD-U2 系統的高壓泵的最大循環供油量為 600mm3 ，共軌管容積為 94000mm3 。

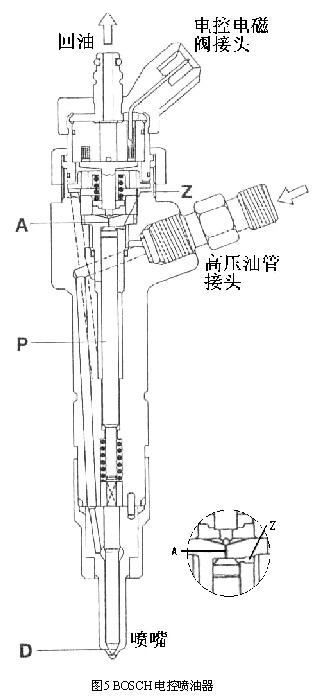

　　高壓共軌管上還安裝了壓力傳感器、液流緩沖器（限流器）和壓力限制器。壓力傳感器向 ECU 提供高壓油軌的壓力信號；液流緩沖器（限流器）保證在噴油器出現燃油漏泄故障時切斷向噴油器的供油，并可減小共軌和高壓油管中的壓力波動；壓力限制器保證高壓油軌在出現壓力異常時，迅速將高壓油軌中的壓力進行放泄。 　　從上述分析可見，精確設計高壓共軌管的容積和形狀適合確定的柴油機是并不容易的。 　　3 、電控噴油器 　　電控噴油器是共軌式燃油系統中最關鍵和最復雜的部件，它的作用根據 ECU 發出的控制信號，通過控制電磁閥的開啟和關閉，將高壓油軌中的燃油以最佳的噴油定時、噴油量和噴油率噴入柴油機的燃燒室。 　　BOSCH 和 ECD-U2 的電控噴油器的結構基本相似，都是由于傳統噴油器相似的噴油嘴、控制活塞、控制量孔、控制電磁閥組成，圖 5 為 BOSCH 的電控噴油器結構圖。在電磁閥不通電時，電磁閥關閉控制活塞頂部的量孔 A ，高壓油軌的燃油壓力通過量孔 Z 作用在控制活塞上，將噴嘴關閉；當電磁閥通電時，量孔 A 被打開，控制室的壓力迅速降低，控制活塞升起，噴油器開始噴油；當電磁閥關閉時，控制室的壓力上升，控制活塞下行關閉噴油器完成噴油過程。 　　控制了噴油率的形狀，需對其進行合理的優化設計，實現預定的噴油形狀。控制室的容積的大小決定了針閥開啟時的靈敏度，控制室的容積太大，針閥在噴油結束時不能實現快速的斷油，使后期的燃油霧化不良；控制室容積太小，不能給針閥提供足夠的有效行程，使噴射過程的流動阻力加大，因此對控制室的容積也應根據機型的最大噴油量合理選擇。 　　控制量孔 A 、 Z 的大小對噴油嘴的開啟和關閉速度及噴油過程起著決定性的影響。雙量孔閥體的三個關鍵性結構是進油量孔、回油量孔和控制室，它們的結構尺寸對噴油器的噴油性能影響巨大。回油量孔與進油量孔的流量率之差及控制室的容積決定了噴油嘴針閥的開啟速度，而噴油嘴針閥的關閉速度由進油量孔的流量率和控制室的容積決定。進油量孔的設計應使噴油嘴針閥有足夠的關閉速度，以減少噴油嘴噴射后期霧化不良的部分。 　　此外噴油嘴的最小噴油壓力取決于回油量孔和進油量孔的流量率及控制活塞的端面面積。這樣在確定了進油量孔、回油量孔和控制室的結構尺寸后，就確定了噴油嘴針閥完全開啟的穩定、最短噴油過程，同時就確定了噴油嘴的穩定最小噴油量。控制室容積的減少可以使針閥的響應速度更快，使燃油溫度對噴油嘴噴油量的影響更小。 　　但控制室的容積不可能無限制減少，它應能保證噴油嘴針閥的升程以使針閥完全開啟。兩個控制量孔決定了控制室中的動態壓力，從而決定了針閥的運動規律，通過仔細調節這兩個量孔的流量系數，可以產生理想的噴油規律。 　　由于高壓共軌噴射系統的噴射壓力非常高，因此其噴油嘴的噴孔截面積很小，如 BOSCH 公司的噴油嘴的噴孔直徑為 0.169mm × 6 ，在如此小的噴孔直徑和如此高的噴射壓力下，燃油流動處于極端不穩定狀態，油束的噴霧錐角變大，燃油霧化更好，但貫穿距離變小，因此應改變原柴油機進氣的渦流強度、燃燒室結構形狀以確保最佳的燃燒過程。 　　對于噴油器電磁閥，由于共軌系統要求它有足夠的開啟速度，考慮到預噴射是改善柴油機性能的重要噴射方式，控制電磁閥的響應時間更應縮短。關于電磁閥的研究已由較多的文獻報道，本文不再對此進行分析。 　　4 、高壓油管 　　高壓油管是連接共軌管和電控噴油器的通道，它應有足夠的燃油流量減小燃油流動時的壓降，并使高壓管路系統中的壓力波動較小，能承受高壓燃油的沖擊作用，且起動時共軌中的壓力能很快建立。各缸高壓油管的長度應盡量相等，使柴油機每一個噴油器有相同的噴油壓力，從而減少發動機各缸之間噴油量的偏差。各高壓油管應盡可能短，使從共軌到噴油嘴的壓力損失最小。 BOSCH 公司的高壓油管的外經為 6mm ，內徑為 2.4mm ，日本電裝公司的高壓油管的外經為 8mm ，內徑為 3mm 。 　　三、結束語 　　由于高壓共軌式燃油噴射系統具有可以對噴油定時、噴油持續期、噴油壓力、噴油規律進行柔性調節的特點，該系統的采用可以使柴油機的經濟性、動力性和排放性能都會有進一步的提高。這就需要我們加大對高壓共軌系統的研究力度，使我國的柴油機水平跨上一個新的臺階。
