小型汽油機的應用及其結構特點

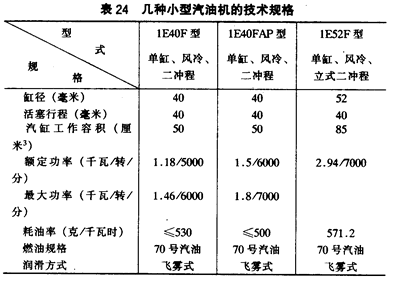

　　（一）小型汽油機在植保機械中的應用 　　1．植保機械用的小型汽油機有兩類一類為二沖程小型汽油機，其功率范圍為0．75～3．0千瓦，轉速范圍為5000～8000轉／分。主要與背負式噴霧噴粉機、手攜臺架式植保機械等配套。農村保有量80萬～90萬臺。其中以1E40F型保有量較大。另一類為四沖程小型汽油機，其功率范圍為1．5～3．0千瓦，轉速范圍為2000～3000轉／分，主要與擔架式、臺架式噴霧機配套。 　　2．小型汽油機用于植保機械配套的主要優點 　　（1）結構緊湊、重量輕，特別適合動力重量小于6公斤的背負機。 　　（2）轉速高，可與高速風機（泵）直連。保證整機小型化，是小型風送植保機具主要動力。 　　（3）啟動輕便、操作靈活，振動和噪聲較柴油機小。能保證小型植保機械長期移動作業。 　　3．小型汽油機主要缺點 　　（1）需要用汽油，使用成本稍高。 　　（2）電點火系統和化油器結構較復雜，工作可靠性和運轉壽命相對柴油機差些。其操作、保養技術要求較高，需要加強技術培訓。 　　（3）不適用低速運行機型使用。如配1000轉／分以下泵等要增加傳動系統，增大結構。 　　4．常用范圍與規格 　　（1）植保機械用風機風機流量0．15～0．4立方米/秒，風壓40～70千帕，轉速5000～8000轉/分，所需配套功率為0．75～3．0千瓦。可采用直連式結構。多用二沖程汽油機。 　　（2）配植保機械用液泵液泵流量30～40升/分，工作壓力1．0～2．5兆帕，轉速600～800轉/分，常采用二級傳動。采用四沖程汽油機。其幾種主要汽油機技術規格見表24。 　　（二）小型汽油機的結構和工作過程 　　1．小型汽油機一般系統組成 　　（1）曲軸連桿系統包括活塞、連桿、曲軸、滾針軸承、油封等。 　　（2）機體系統包括缸蓋、缸體、曲軸箱、消聲器、防護罩等。 　　（3）燃油系統包括油箱、開關、濾網、沉淀杯和化油器等。 　　（4）冷卻系統包括冷卻風扇、引風罩等。有些背負式噴霧噴粉機在大風機后蝸殼上開冷卻口，由引風罩引出冷卻氣流，就不再需要單獨的冷卻葉輪。

　　（5）潤滑系統二沖程汽油機采用汽油與潤滑油組合的混合油潤滑與供油系統合用。四沖程汽油機潤滑與供油分開，曲軸箱配有潤滑油油面尺。 　　（6）配氣系統四沖程汽油機由進、排氣門，搖臂，推桿，挺桿及凸輪軸等組成。二沖程汽油機沒有進、排氣門，而是在汽缸體上開有進氣口、出氣口和換氣口，利用活塞上下運動來開啟或關閉各氣孔。 　　（7）啟動系統有兩種結構，一種是由啟動繩和簡單啟動輪組成；另一種是回彈式啟動結構，帶有彈簧結合齒和防護罩等。 　　（8）點火系統包括磁電機、高壓線、火花塞等。其中磁電機有兩種：有觸點式帶跳火架結構和無觸點式電子點火線路。 　　汽油機工作時，完成進氣、壓縮、膨脹和排氣一個工作循環，四沖程汽油機需要曲軸轉兩圈（720°），活塞上、下運動四次共四個行程；二沖程汽油機需要曲軸轉一圈（360°），活塞上、下運動兩次共兩個行程。
